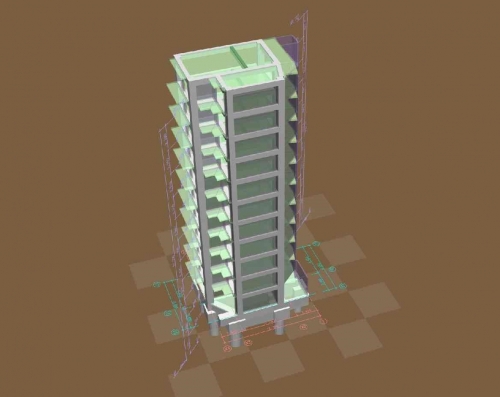

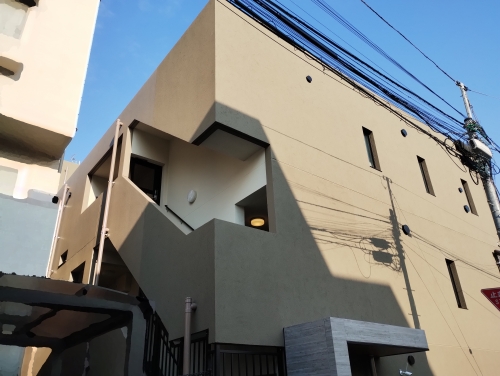

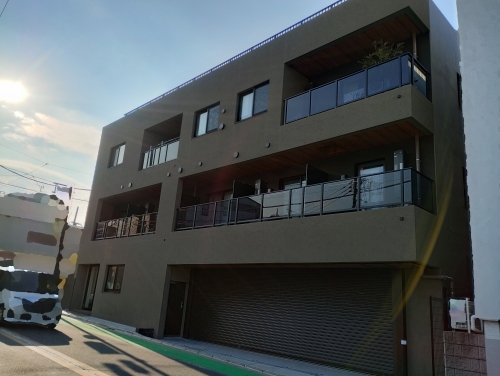

ＲＣ造に向かないかもしれないスパン長の空間をなんとか成立させた、苦心の壁式。
結果的に壁梁と壁柱がフィーレンディール状になっているため、柱には常時曲げせん断が入る。地震時にひび割れが生じたとしてもすぐに問題にならないように、余力の持たせどころと、３階建てとは思えない主筋量の梁の定着部分には頭をひねりました。

細いマリオン状の柱に屋根荷重の軸力伝達を期待しています。細いけど無いよりあったほうがいいハズ。

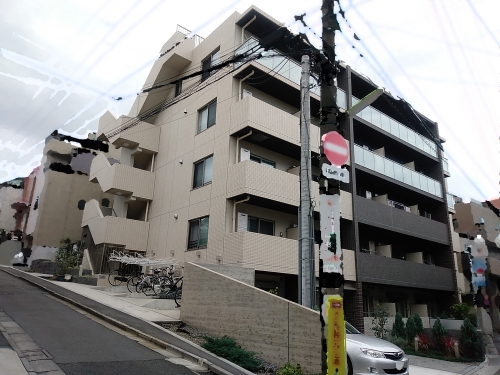

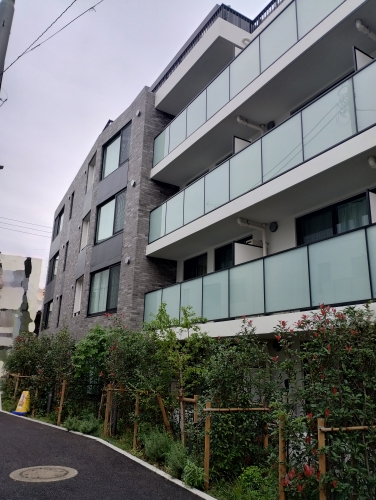

セットバック、ピロティ状壁抜け、斜め壁、母屋下がり、逆梁などなど盛りだくさんの複雑な壁式でした。ボリューム的に耐力壁壁量は確保できるものの、軸力を流すのが難しかったです。

高さ方向に非常に効率がいい内部プランでした。

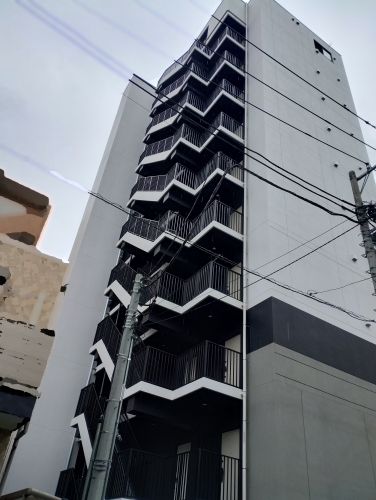

最も悩んだのは共用廊下の外に開放階段があり、階段を支える片持ち梁が大梁をねじる位置にあったことです。計算上大丈夫ですが、末永く何も不具合が生じないことを祈ります。

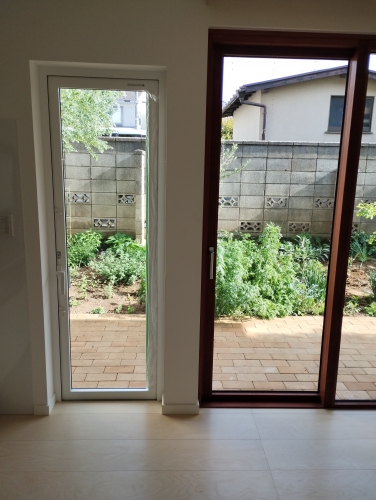

べた基礎土間直床仕上げ。基礎立上りは土台内面合わせ。石膏ボードを張下げています。

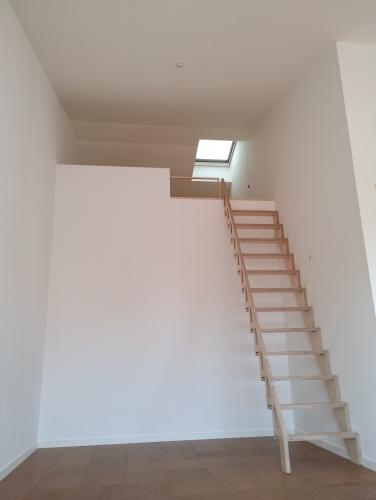

勾配天井とロフト天窓。天窓に向かって視線を遮る梁などが出ないようにたるきと屋根梁は金物で取り合っています。

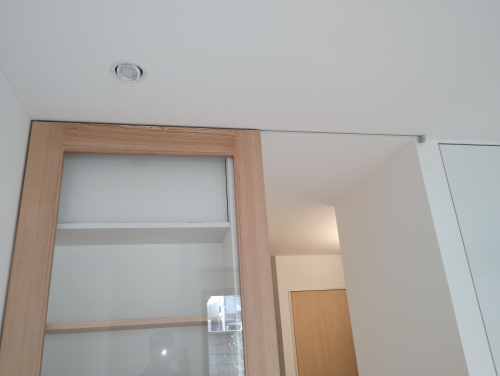

天井内まぐさと建具レールのために特殊な構造納まりにしました。

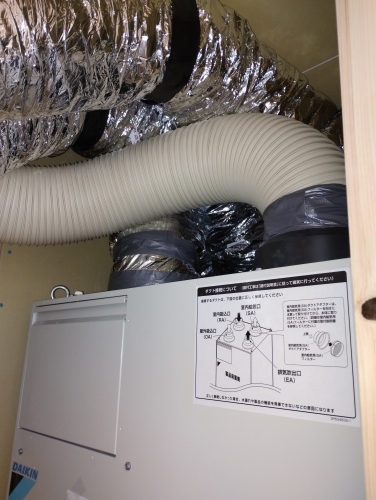

全館換気システムが屋根裏にあり、各部屋、1階は天井ふところを通っています。打ち合わせを重ねて一部根太方向や根太サイズを変えながらルートを確保しました。

構造設計に関与した建物が住宅新聞に紹介されました。

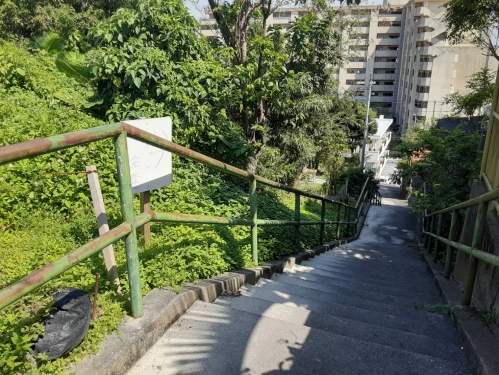

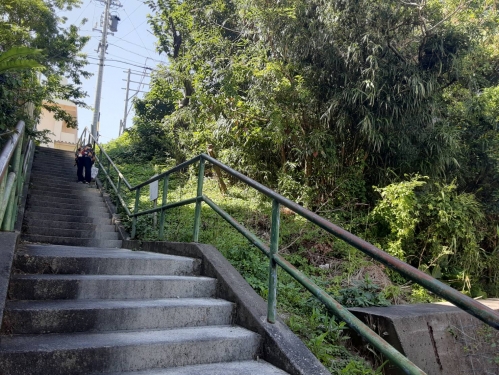

ハブが出る崖の藪を切り拓いて、ゆとりのある空間ができたんじゃないでしょうか。実現できてよかったと思います。
これで四号建築物だというのだから、設計者の倫理観は常に大切だと思います。誰からも審査されない時に不安と向き合って細心の注意を払う経験ができました。
施工を担当された方々の努力に敬服いたします。

https://sumai.okinawatimes.co.jp/commons/look/detail/20909

６本柱　１方向耐力壁付き
平面的な隅切が大きい方は梁－梁にして、ラーメンとして働きそうな方は軸ブレのラーメンにしました。主筋納まりを意識して柱サイズには余裕を持たせましたがそれでも複雑でした。

ＲＣ造とＳ造を組み合わせた基礎で傾斜地ながら地山をあまりいじらずに建物を支持しています。

施工中の様子が掲載されています。ご覧ください↓
https://osp2016.com/ongoing/292/

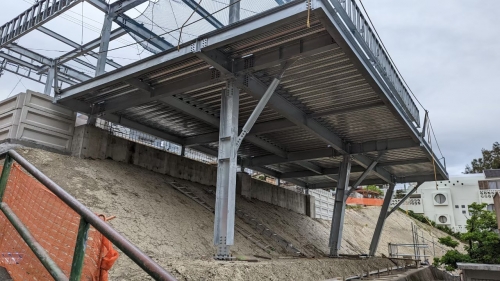

柱が奥に行くほど倒れているのは、既存擁壁が敷地内に食い込んでいるためです。
柱脚はピンのディテールで、基礎は鋼管杭です。山側に向かって水平力がかかりますが、杭頭の水平抵抗に期待しています。

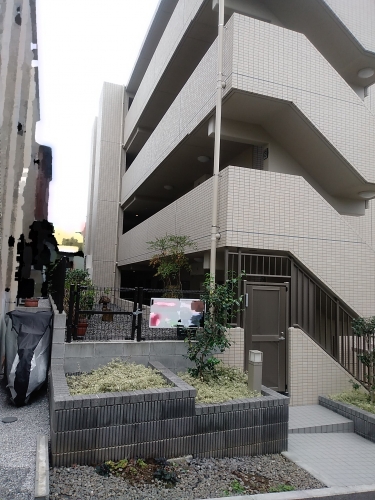

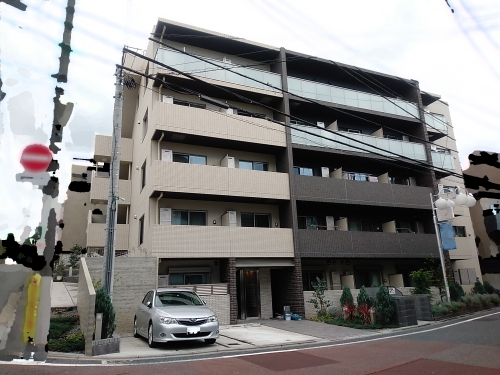

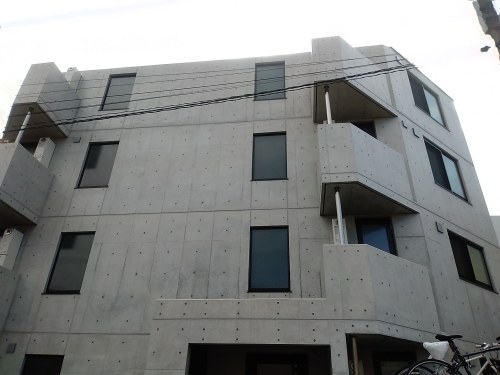

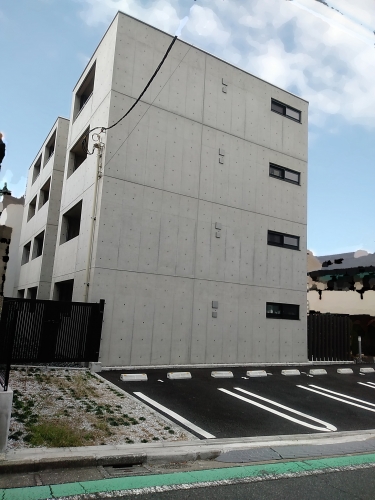

ＲＣ壁式構造4層

階高が最小限の計画で、北側斜線により変形梁を採用。配筋納まりと天井高と採光窓との関係に配慮しながら構造断面を決定しました。
地盤の関係で柱状改良を採用。壁式なので荷重の流れがスムーズな布基礎を提案しました。

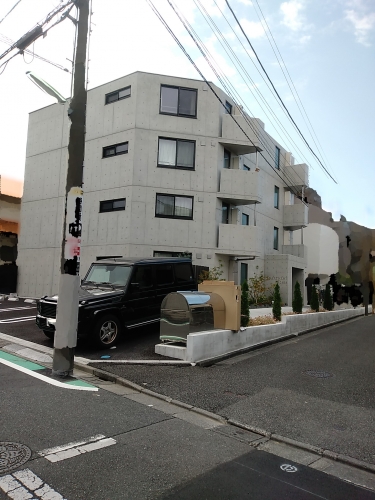

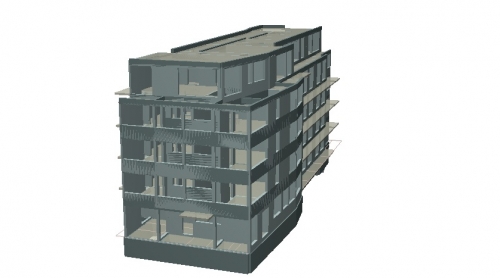

基本設計だけお手伝いした壁式ＲＣ５層構成

崖を背負っていて、2階の手摺の高さが隣地の地盤レベルとなっています。地盤はよく締まった砂でべた基礎としています。
解体掘削時の山留計画なども視野に、施工安全性に極力配慮した構造計画としました。

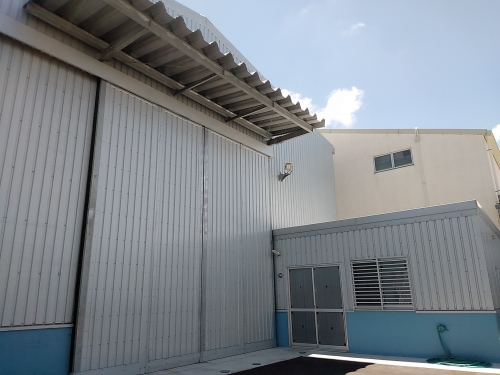

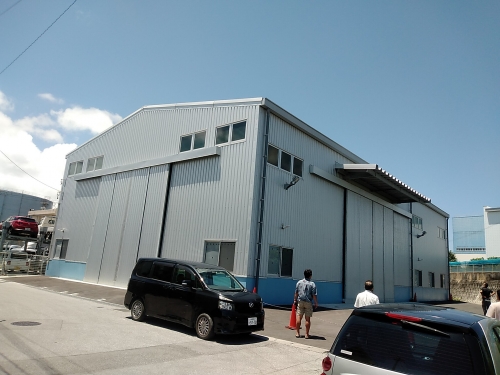

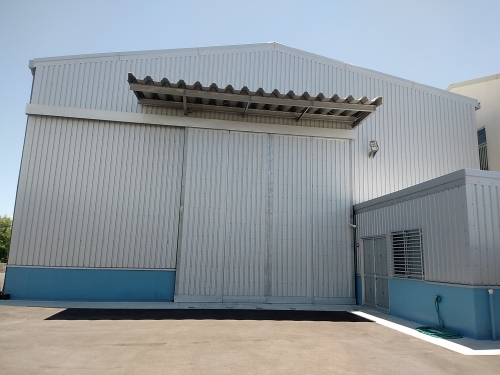

沖縄県某倉庫

　当初計画では事務所部分をエキスパンションジョイントで別架構とされていましたがディテール検討の上一体化し、機密水密性を確保しつつ部材点数を低減しています。
